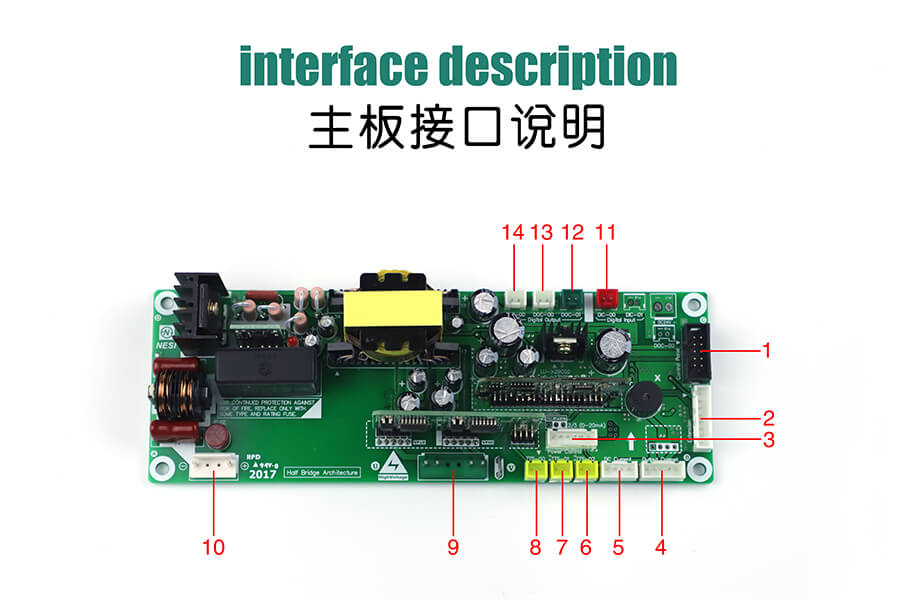

1. 操作面板接口(黑色)
2. 485通讯接口(白色)
3. 电位器接口(白色，1-5V， 2-地0V ，3-输入)
4. 输出电流信号接口(霍尔传感器接口（5位，1-正15V ，2-负15V ，3-信号输出 4-0V地， 5-0V地）)
5. 母线电流信号接口（霍尔传感器接口（4位， 1-正15V ，2-负15V， 3-信号输出 ，4-0V地））
6.7. 8. (温度传感器1,2,3)热敏线接口(从左到右排列(分别用于散热器温度，线盘温度和水温度检测，传感器为5K负温度系数，热敏电阻NTC，热敏电阻的B值为3470，精度为1%))
9. V型IGBT驱动信号接口（绿色(第一组：6-信号端，5-地端)(第二组：1-信号端，2-地端)）
10. 主板电源输入接口(直流电压300V-700V(白色，1-正，4-负))
11. 软开关启动接口(红色(1,2接通则运行，断开则停止))
12. 24V故障报警接口(绿色，1-正，2-负)
13.14. 24V风扇电源接口(可驱动小于500mA负载(白色，1-正，2-负))

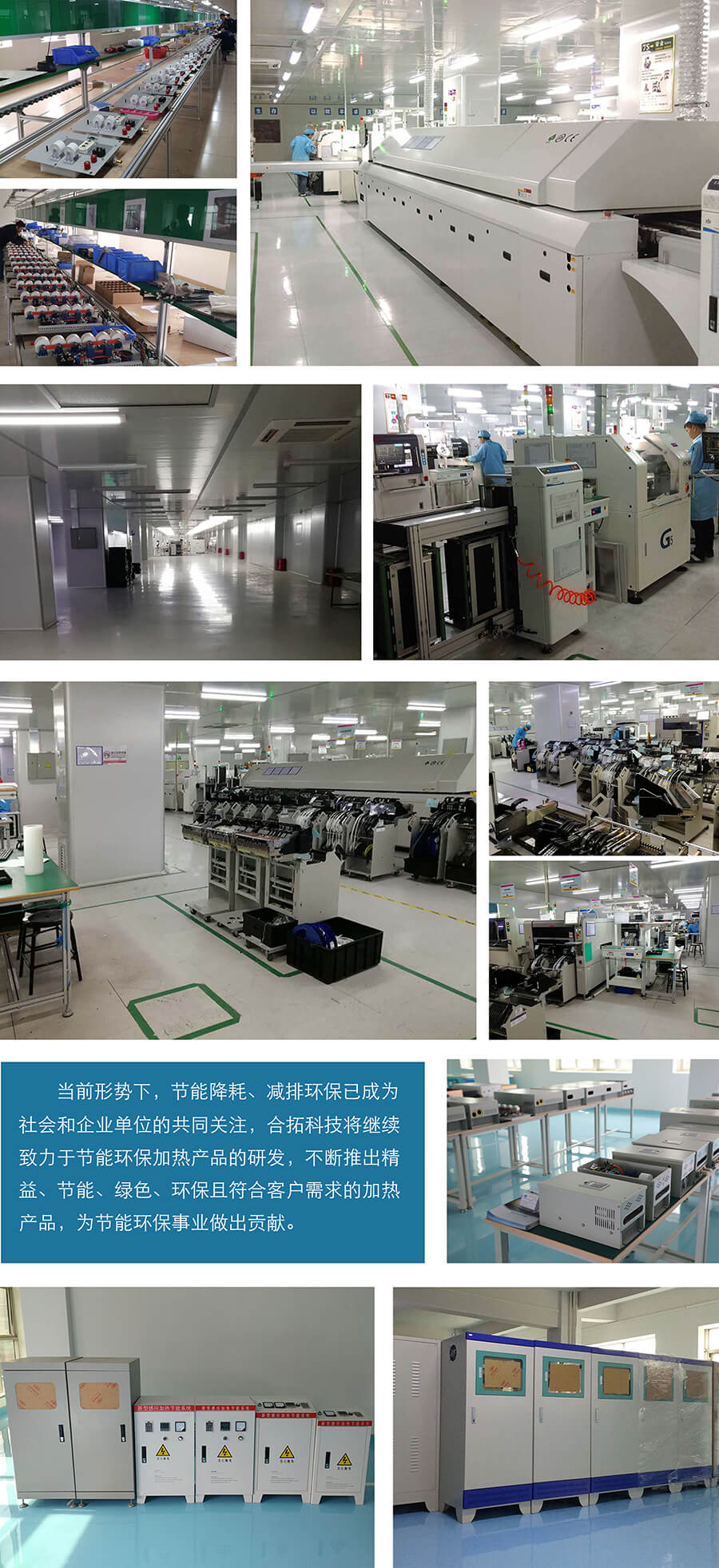

东莞合拓电子科技有限公司是一家专业的感应加热电源主机生产商，专门从事节能环保电磁加热设备的研发、生产和销售。公司自主研发生产：各类感应加热电源、电磁加热主板、电磁感应加热器、电磁采暖炉机芯、电磁供暖控制器、电磁熔炉加热器、商用电磁炉机芯及其他各类加热节能设备等，广泛应用于各行各业的热能应用领域。
